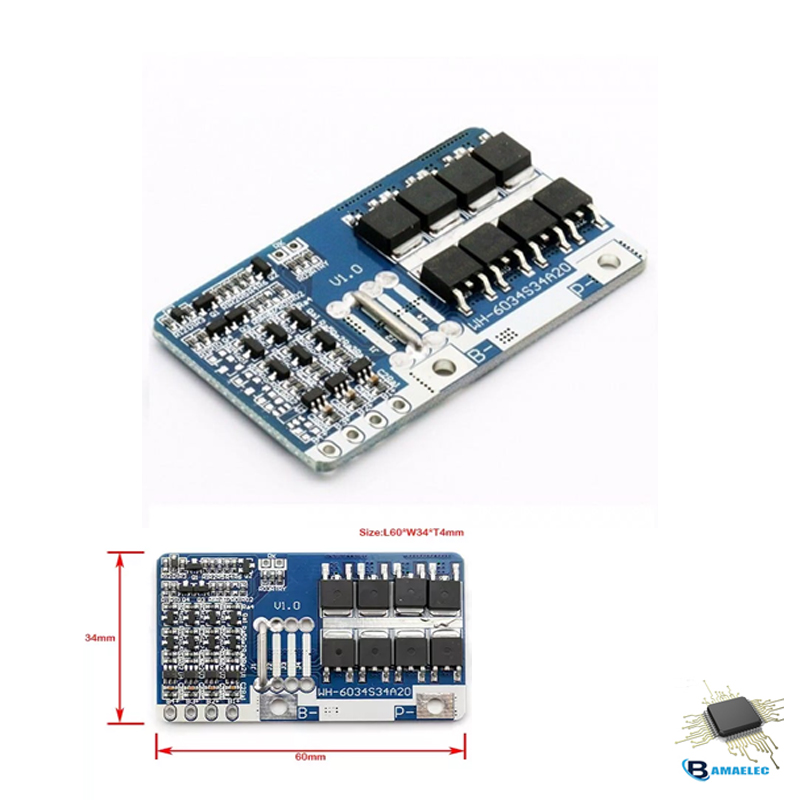

ماژول شارژ و دشارژ BMS باتری لیتیومی 4 سل 20 آمپر (برد آبی)

ماژول مدیریت باتری (BMS) چهار سلولی با ظرفیت 20 آمپر شامل قابلیت‌های حفاظتی متعددی مثل: جلوگیری از شارژ بیش از 4.25V تا 4.3V، دشارژ کمتر از 2.5V تا 2.7V، جریان بیش از حد، اتصال کوتاه و دمای بالا می باشد.

این ویژگی‌ها با جلوگیری از شارژ و دشارژ بیش از حد، افزایش عمر باتری و جلوگیری از شرایط خطرناک مانند آتش‌سوزی و انفجار را تضمین می‌کنند.

همچنین، این ماژول به دلیل افزایش بهره وری باتری ها با مدیریت بهینه انرژی؛ در کوادکوپترها، پهپادها، پاوربانک های قابل حمل، سیستم های انرژی خورشیدی، برق پشتیبان اظطراری، دستگاه های پزشکی و … مورد استفاده قرار می گیرد.

دستورالعمل لحیم‌کاری و اتصال BMS

اتصال باتری‌ها:

• B4: به قطب مثبت باتری متصل شود.
• B3: به نقطه اتصال بین باتری 1 و باتری 2 متصل شود.
• B2: به نقطه اتصال بین باتری 2 و باتری 3 متصل شود.
• B1: به نقطه اتصال بین باتری 3 و باتری 4 متصل شود.
• B: به قطب منفی باتری متصل شود.

اتصال بار و شارژر:

• B4+: به قطب مثبت شارژ/دشارژ متصل شود.
• P-: به قطب منفی شارژ/دشارژ متصل شود.
