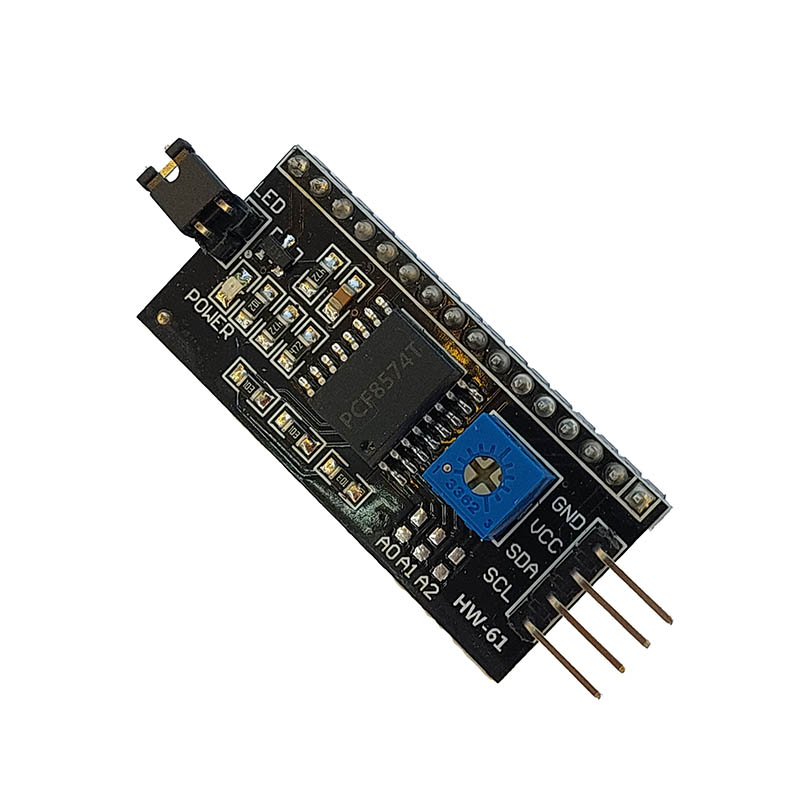

جهت راه اندازی یک ال سی دی در حالت عادی، حداقل 6 پین میکرو لازم است که در این صورت گاهی با مشکل کمبود پین های میکرو مواجه می شویم. در این شرایط می توان از ماژول راه انداز LCD استفاده کرد. این ماژول از طریق پروتکل I2C فقط دو پین از میکروکنترلر را اشغال کرده و یک ال سی دی کاراکتری 2×16 را راه اندازی می نماید. نکته قابل توجه دیگر این است که به وسیله این ماژول می توان از طریق یک میکرو با یک خط I2C همزمان 8 عدد ال سی دی 2×16 را کنترل نمود.
به منظور اتصال lcd کاراکتری معمولی به برد آردوینو به 6 پین دیجیتال نیاز داریم ، در صورتی که با استفاده از رابط I2C ، تنها با استفاده از 2 پین دیجیتال میتوانیم lcd را راه اندازی کنیم. توسط پتانسیومتر روی برد میتوان کنتراست lcd را تنظیم کرد.
ولتاژ ورودی این ماژول 5 ولت است. ضمنا شما می توانید بک لایت و کنتراست ال سی دی را از طریق پتانسیومتر روی ماژول تنظیم کنید.
نحوه اتصال به اا سی دی و آردوینو
ویژگی های ماژول راه انداز و درایور LCD 2×16 با ارتباط I2C:
ولتاژ تغذیه: 2.5 الی 6 ولت
ابعاد: 41.5*19 بر حسب میلی متر
قابلیت تنظیم آدرس ماژول
قابلیت اتصال هشت عدد ماژول بر روی یک باس I2C برای کنترل 8 عدد LCD
تعداد پین ها: 16 پین جهت اتصال به LCD / چهار پین جهت تغذیه و I2C
ولتاژ تغذیه: 5V
پروتکل ارتباطی: I2C
