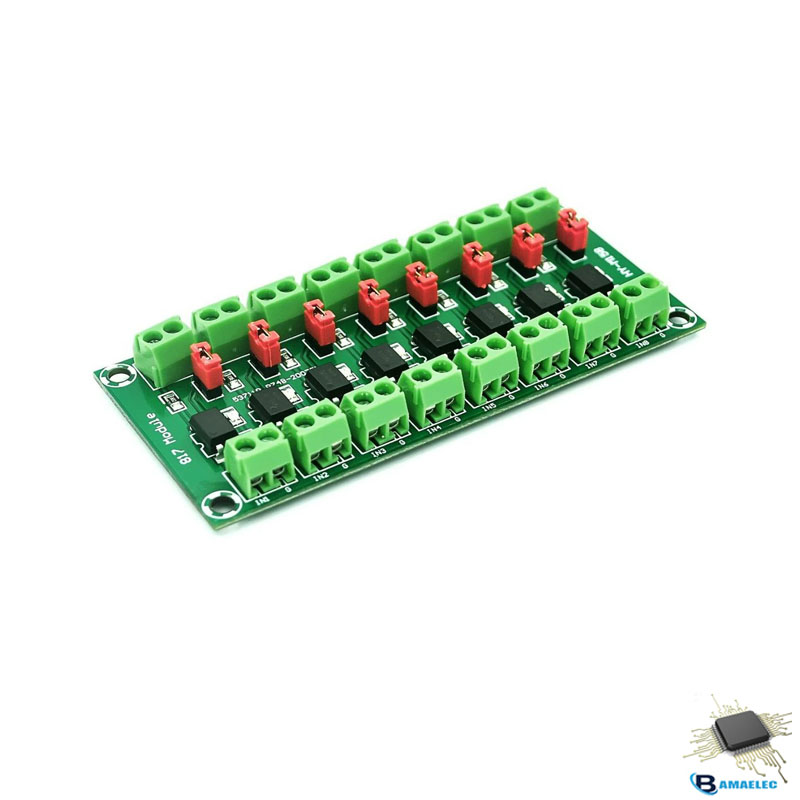

ماژول ایزولاتور ۸ کانال اپتوکوپلری PC817

معرفی ماژول اپتوکوپلر هشت کاناله PC817

این ماژول optocoupler می‌تواند ولتاژ 3.3 ولت یا  5 ولت را تشخیص داده و رابط سطح ولتاژ 3.3-30 ولت را پس از ورودی ترمینال هدایت سطح بالا کنترل کند. ترمینال کنترل شده نیز به زمین هدایت می‌شود و پورت از سطح بالا اصلی به سطح پایین تغییر می‌کند. برای حالت های تک تراشه یا PLC، فقط باید قضاوت کرد که درگاه خروجی low است. عایق فوتوالکتریک دارای توانایی ضد تداخل قوی است و کنترل ترکیبی بسیاری از دستگاه های مختلف را می‌توان بعداً تحقق بخشید، مانند تریود، لوله MOS، ماژول های رله برق کوچک و غیره. اگر آن سیگنال پالس باشد، لطفاً توجه داشته باشید که محدودیت 817 زیر 3 کیلوهرتز است، لطفا سیگنال‌های بزرگتر از 3 کیلوهرتز را کنترل نکنید زیرا این ماژول به درستی کار نخواهد کرد.

کاربرد های ماژول اپتوکوپلر هشت کاناله PC817

• کنترل دستگاه‌های برقی:ماژول اپتوکوپلر می‌تواند در سیستم‌های کنترلی برای جداسازی سیگنال کنترل از بخش‌های برقی استفاده شود. این کاربرد معمولا در PLC و سیستم‌های اتوماسیون صنعتی مشاهده می‌شود.

• حفاظت در برابر نویز و تداخل:با توجه به امکانات ضد تداخل این ماژول، می‌تواند در محیط‌هایی که نویزهای الکتریکی یا تداخلات الکترومغناطیسی وجود دارد، به عنوان یک فیلتر و جداسازی برای سیگنال‌های حساس عمل کند.

• کنترل دستگاه‌های صنعتی:در دستگاه‌هایی که نیاز به کنترل از راه دور یا ایزوله کردن بخش‌های مختلف الکتریکی دارند، ماژول اپتوکوپلر می‌تواند به عنوان یک واسطه ایمن و قابل اعتماد استفاده شود.

• حفاظت از ورودی‌های حساس:در مدارهای الکترونیکی که نیاز به حفاظت از ورودی‌های حساس از ولتاژها و جریان‌های غیرمطلوب دارند، این ماژول می‌تواند به عنوان یک عنصر حیاتی در حفاظت از مدارها عمل کند.

• کنترل دستگاه‌های دیجیتال:استفاده از این ماژول در کنترل دستگاه‌های دیجیتالی با ولتاژها و سیگنال‌های مختلف امکان پذیر است.

مزایای ماژول اپتوکوپلر هشت کاناله PC817

• جداسازی الکتریکی:این ماژول برای جلوگیری از انتقال نویزها، امواج الکترومغناطیسی، و ولتاژهای ناخواسته بین دو بخش مختلف یک سیستم استفاده می‌شود.

• امنیت الکتریکی:با فاصله فیزیکی بین بخش‌های مختلف، این ماژول به عنوان یک عنصر ایمنی برای حفاظت از دستگاه‌ها و تجهیزات الکتریکی عمل می‌کند.

• ضد تداخل الکترومغناطیسی:قابلیت این ماژول در مقابله با تداخلات الکترومغناطیسی، که در محیط‌های صنعتی یا باز ممکن است وجود داشته باشد، به عنوان یک فیلتر مؤثر عمل می‌کند.

• تنوع ولتاژی:ماژول قابلیت تشخیص ولتاژ ورودی 3.3 ولت یا 5 ولت را دارد، که این امکان را فراهم می‌کند که در سیستم‌های با ولتاژ‌های مختلف استفاده شود.

• کاربرد در ولتاژهای مختلف:قابلیت این ماژول در تغییر ولتاژ از 3.3 تا 30 ولت امکان استفاده در سیستم‌های با ولتاژ‌های متنوع را فراهم می‌کند.

معایب ماژول اپتوکوپلر هشت کاناله PC817

• محدودیت فرکانس:این ماژول محدودیتی در تحمل فرکانس دارد و تا 3 کیلوهرتز عملکرد بهینه دارد. بنابراین، برای کاربردهایی که نیاز به فرکانس بالاتری دارند، ممکن است مناسب نباشد.

• تاخیر زمانی:ماژول‌های اپتوکوپلر به طور کلی دارای تاخیر زمانی هستند که ممکن است در برخی از کاربردها مشکل‌ساز شود، به ویژه در سیستم‌هایی که نیاز به پاسخ سریع دارند.
