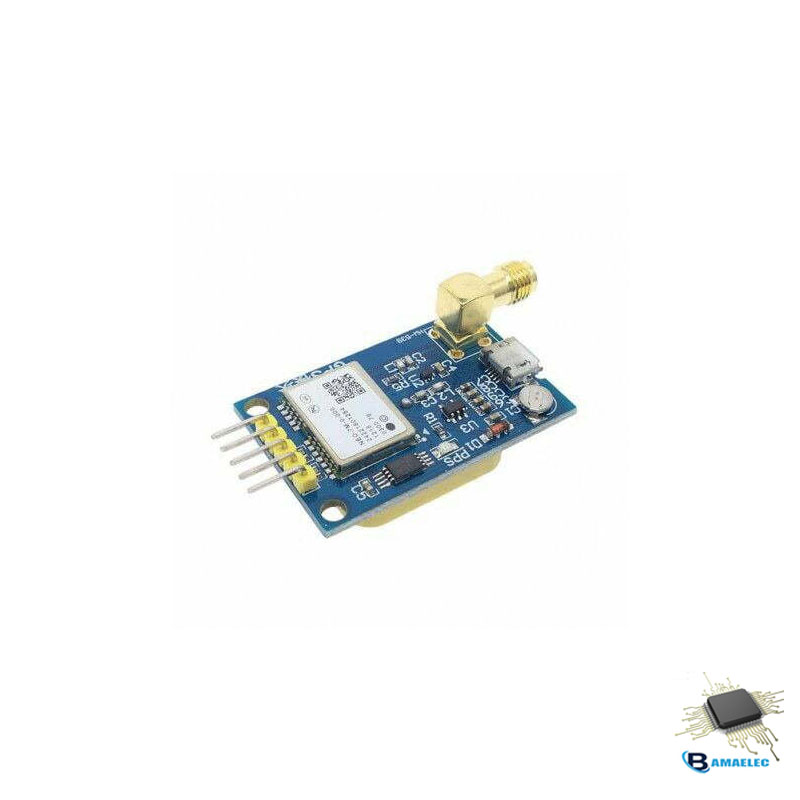

ماژول GPS UBLOX NEO-7M
ماژول NEO از ماژول های GPS است که توسط تمام میکروکنترلر ها قابل راه اندازی میباشد. گیرنده های ublox 7 به منظور دریافت و رهگیری سیگنال های L1C/A است که توسط GPS در فرکانس 1575.42MHz ارسال میشوند.
معرفی ماژول GPS UBLOX NEO-7M
از ویژگیهای بارز این ماژول مکان یابی با سرعت بسیار بالا و دقت بالا و توان مصرفی کم میباشد. این ماژول سطح بالایی از قابلیت مجتمع پذیری را با گزینههای ارتباطی انعطاف پذیر دارا میباشد. این سبب میشود که ماژول برای کاربردهای صنعتی اندازه مناسبی داشته و به صرفه باشد.
: GPS UBLOX NEO-7M کاربرد های ماژول
- مکانیابی: این ماژول GPS با دقت بالا موقعیت جغرافیایی شما را به صورت نقطهای بر روی نقشه مشخص میکند. این کاربرد در مسیریابی، جستجو و نجات، امنیت و غیره بسیار مفید است.
- مانیتورینگ فضای باز: این ماژول میتواند بهعنوان یکی از اجزای ایستگاههای مانیتورینگ فضای باز، مثلاً برای مشاهده پرندهها یا تعیین موقعیت سفینهها در دریا استفاده شود.
- ردیابی: از طریق این ماژول میتوان به راحتی و با دقت بالا موقعیت فعلی یک دستگاه را تعیین کرد. این کاربرد در ردیابی دستگاههای حملونقل، ردیابی حیوانات و غیره بسیار مفید است.
- کنترل فرآیندهای صنعتی: این ماژول بهعنوان یک سنسور مکانی در صنایع مختلف مانند صنعت هوایی، دریایی و خودروسازی استفاده میشود.
مزایا GPS UBLOX NEO-7M :
ماژول این ماژول یک ماژول GPS کوچک و قابل حمل است که برای بسیاری از کاربردهای مختلف مانند پروژه های الکترونیکی، پروژه های درون خودرو، دستگاه های امنیتی و غیره استفاده می شود. مزایای این ماژول عبارتند از:
- دقت: ماژول دارای دقت بالایی است و قادر است موقعیت مکانی شما را با دقت تا 2.5 متر تعیین کند. این دقت بالا، برای کاربردهایی که به دقت بالایی نیاز دارند مانند ردیابی دقیق موقعیت، بسیار مفید است.
- سرعت: ماژول این ماژول سریع و پاسخگو است و قادر به تشخیص موقعیت شما در کمتر از 30 ثانیه است. این مسئله می تواند برای پروژه هایی که به سرعت واکنش GPS در برقراری ارتباط نیاز دارند مانند ردیابی دقیق موقعیت، بسیار مفید باشد.
معایب GPS UBLOX NEO-7M :
- دقت پایین در شرایط ضعیف سیگنال:این ماژول دارای قابلیت بهبود قابل توجه در شرایط سیگنال ضعیف است، اما باز هم در شرایطی مانند پوشش درختان، ساختمانها و یا هر چیزی که مانعی برای دسترسی به سیگنال GPS باشد، دقت آن پایین خواهد آمد.
- سرعت به روز رسانی پایین: در برخی موارد،این ماژول ممکن است به روز رسانی مکان را با سرعت کندی انجام دهد. این مسئله ممکن است باعث کاهش دقت در تعیین مکان گیرنده شود.
- نداشتن قابلیت GLONASS: گیرندههای این ماژول فقط به سیستم GPS متصل هستند و از سیستم GLONASS پشتیبانی نمی کنند. این باعث کاهش دقت و قابلیت دریافت سیگنال در مناطقی با افزایش میزان ابر و سایر شرایط نامساعد می شود.
- قیمت بالا: هر چند این ماژول دارای قابلیتهای بسیار زیادی است، اما قیمت آن نسبتاً بالاست و ممکن است برای برخی کاربران نامناسب باشد.
- نداشتن حافظه داخلی: این ماژول حافظه داخلی ندارد و برای ذخیره اطلاعات و مکانیابی، نیاز به دستگاه خارجی دارد که این مسئله برای کاربرانی که به دنبال گیرنده GPS همراه با حافظه داخلی هستند، ممکن است نامناسب باشد.
Introduction
U-Blox GPS multifunction 7M NEO-7 series is the u-Blox Standalone GPS / GNSS module, the latest products. NEO-7 series with industry-recognized NEO package positioned to provide high sensitivity in the shortest possible time capture. NEO-7 series can have maximum sensitivity in the system power consumption while maintaining a minimum. NEO-7N provide the best RF performance and easier integration. Industry recognized NEO package makes previous generations NEO module can be easily transplanted. Advanced RF architecture and interference suppression to ensure that weak GPS signal environments can achieve the best performance.
Specification
Receiver Type
56- channel u-blox 7 engine
GPS L1 C / A, GLONASS L1 FDMA
QZSS L1 C / A
Hardware support for Galileo E1B / C, Compass
SBAS: WAAS, EGNOS, MSAS
The accuracy of GPS / GLONASS
Positioning 2.5 m CEP / 4.0 m
SBAS 2.0 m CEP / na
Capture GPS / GLONASS
Cold start: 29 s / 30 s
Auxiliary Start: 5 s / na
Reacquisition: 1 s / 3 s
Sensitivity GPS / GLONASS
Tracking: -162 dBm / -158 dBm
Cold start: -148 dBm / -140 dBm
Warm start: -148 dBm / -145 dBm
