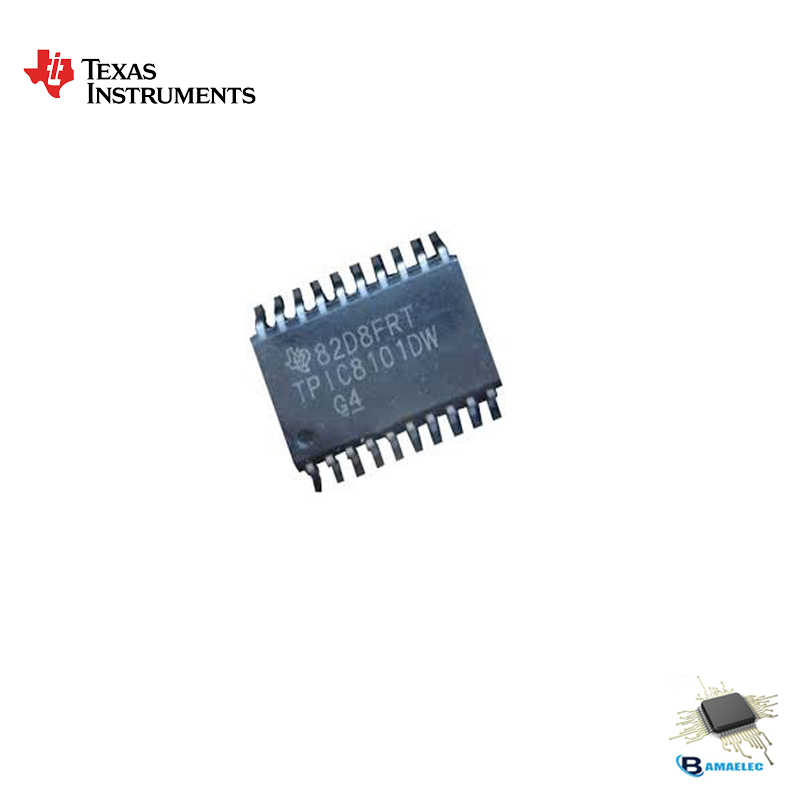

TPIC8101 يک آي سي پردازش سيگنال دو کاناله براي تشخيص انفجار زودرس در موتور احتراقي است. دو کانال حسگر از طريق گذرگاه SPI قابل انتخاب هستند. سنسور ضربه به طور معمول يک سيگنال الکتريکي به ورودي هاي تقويت کننده ارائه مي دهد. سيگنال حس شده از طريق يک فيلتر باند گذر قابل برنامه ريزي پردازش مي شود تا فرکانس مورد نظر (سيگنال هاي ضربه يا پينگ) استخراج شود. فيلتر band-pass هرگونه صداي پس زمينه موتور مرتبط با احتراق را حذف مي کند. صداي پسزمينه موتور در مقايسه با نويز پيش از انفجار معمولاً در دامنه کم است. سيگنال شناسايي شده با استفاده از سيگنال INT/HOLD به صورت تمام موج تصحيح و يکپارچه مي شود. خروجي ديجيتال از مرحله ادغام يا به سيگنال آنالوگ تبديل ميشود، از يک بافر خروجي عبور ميکند، يا مستقيماً توسط SPI خوانده ميشود. خروجي ديجيتال ممکن است مستقيماً به ريزپردازنده متصل شود.
<h5 "="">Description
The TPIC8101 is a dual-channel signal processing IC for detection of premature detonation in combustion engine. The two sensor channels are selectable through the SPI bus. The knock sensor typically provides an electrical signal to the amplifier inputs. The sensed signal is processed through a programmable band-pass filter to extract the frequency of interest (engine knock or ping signals). The band-pass filter eliminates any engine background noise associated with combustion. The engine background noise is typically low in amplitude ‘compared to the predetonation noise. The detected signal is full-wave rectified and integrated by use of the INT/HOLD signal. The digital ‘output from the integration stage is either converted to an analog signal, passed through an output buffer, or be read directly by the SPI This analog buffered output may be interfaced to an AND converter and read by the microprocessor. The digital output may be directly interfaced to the ‘microprocessor.
