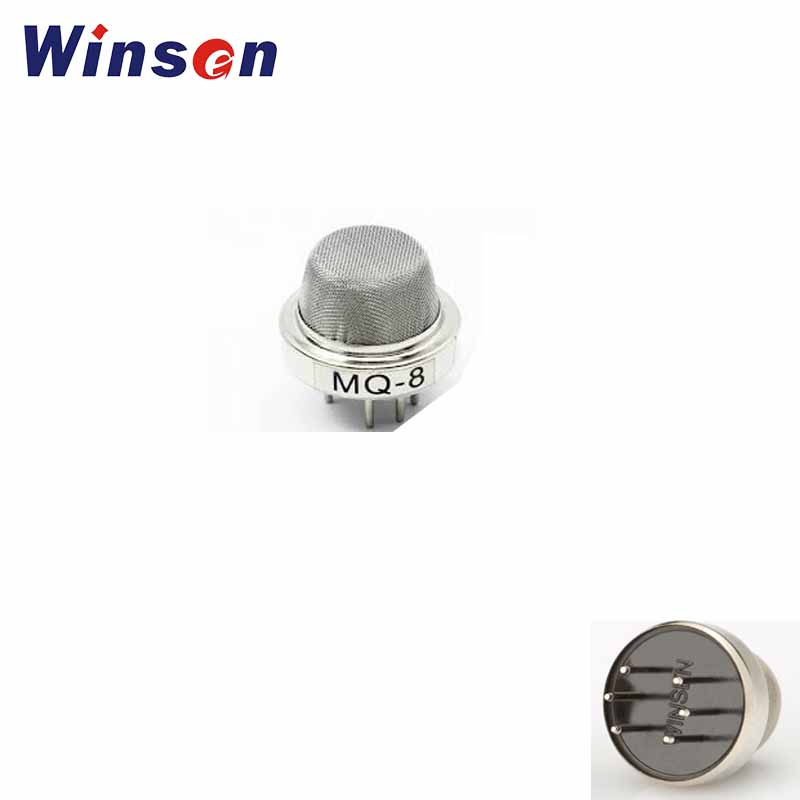

سنسور گازهیدروژن MQ8

ویژگی های سنسور گاز MQ8

سنسور گاز MQ-8 یک سنسور گاز حساس به هیدروژن (H2) است که به طور گسترده در برنامه‌هایی که به تشخیص و کنترل غلظت هیدروژن نیاز دارند مورد استفاده قرار می‌گیرد.مشخصات فنی این سنسور به شرح زیر است:

• ولتاژ عملیاتی: 5 ولت DC
• محدوده غلظت قابل تشخیص: 100 تا 10000 پارت بر میلیون (ppm) هیدروژن
• دمای عملیاتی: -10℃ تا +50℃
• حساسیت: Rہ/Rہ ۲۵℃ در هوای خشک ≥۳٫۵
• زمان پاسخگویی: کمتر از ۵۰ ثانیه
• مقاومت اولیه: ۲۰۰۰ ±۵۰۰ اهم در شرایط آزمایشگاهی
• شرایط آزمایشگاهی: دمای ۲۰℃، رطوبت ۶۵±۵٪ ، فشار ۱۰۱۳±۱۰ میلی بار
• اندازه‌ها: ۳۶ میلی‌متر در ۲۴ میلی‌متر در ۲۲ میلی‌متر

بررسی پایه های سنسور گاز MQ8

سنسور گاز MQ-8 دارای 4 پایه است که هر کدام وظایف خاص خود را دارند. پایه های سنسور MQ-8 به شرح زیر هستند:

Vcc: این پایه، به منبع تغذیه (5 ولت) متصل می‌شود.

GND: این پایه، به زمین منبع تغذیه متصل می‌شود.

D0: این پایه، خروجی دیجیتال سنسور است و وقتی که غلظت گاز بالای یک حد مشخص (تعیین شده توسط تنظیمات) می‌رسد، خروجی 1 می‌شود و در غیر این صورت خروجی 0 است.

A0: این پایه، خروجی آنالوگ سنسور است و ولتاژ خروجی آن به میزان غلظت گاز در محیط تغییر می‌کند.
